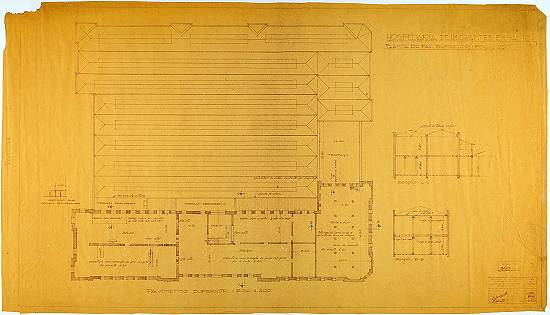

Com o título Hospedaria de Imigrantes em Santos - Planta do Pavimento Superior, em escala 1:200, este desenho técnico produzido em 1951 por O. Serragiotto, mostra o pavimento superior do prédio construído na Rua Silva Jardim, entre ruas Luiza Macuco e Antenor da Rocha Leite, e que nunca foi usado para essa função.

O documento é preservado no Museu da Imigração do Estado de São Paulo. Clique >>aqui<< ou na imagem abaixo para ampliá-la:

Imagem: Museu da Imigração do Estado de São Paulo - Referência: número topográfico MI_CAR_07_05_098_01_01 (acesso: 1/5/2013)

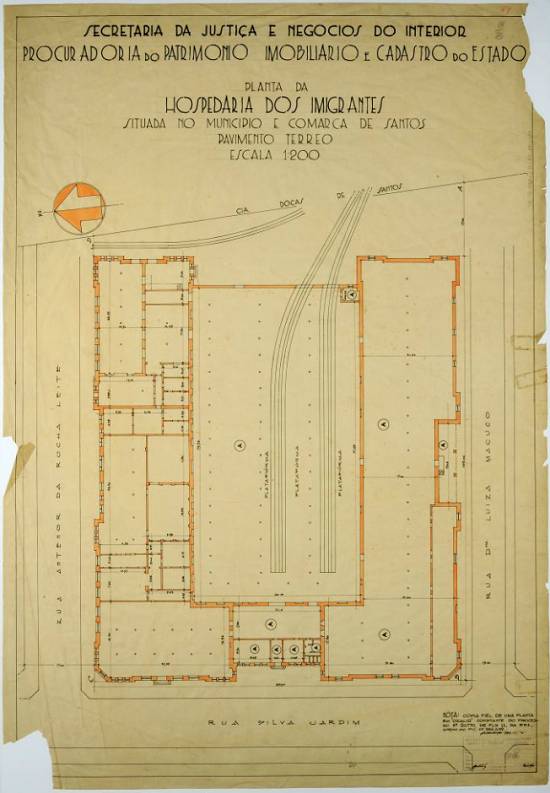

Este desenho, do mesmo autor e também feito em 1951, com a mesma escala 1:200, é do pavimento térreo. O documento é preservado no Museu da Imigração do Estado de São Paulo. Clique >>aqui<< ou na imagem abaixo para ampliá-la:

Imagem: Museu da Imigração do Estado de São Paulo - Referência: número topográfico MI_CAR_07_05_099_01_01 (acesso: 1/5/2013)

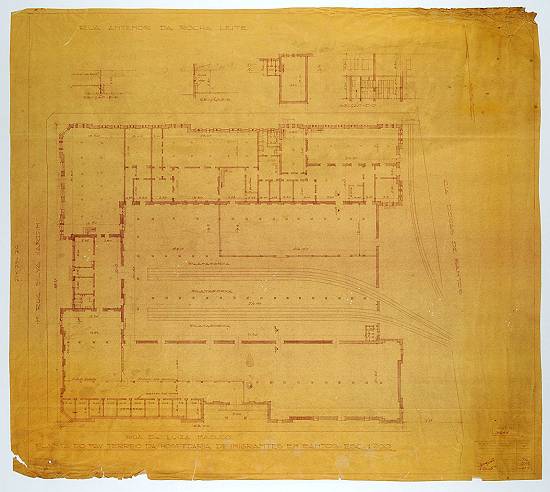

Em 1954, foi produzido novo conjunto de plantas, também em escala 1.200, por A. Galante. Este documento, preservado no Museu da Imigração do Estado de São Paulo, mostra o pavimento térreo do edifício. Clique >>aqui<< ou na imagem abaixo para ampliá-la:

Imagem: Museu da Imigração do Estado de São Paulo - Referência: número topográfico MI_CAR_07_05_100_01_01 (acesso: 1/5/2013)

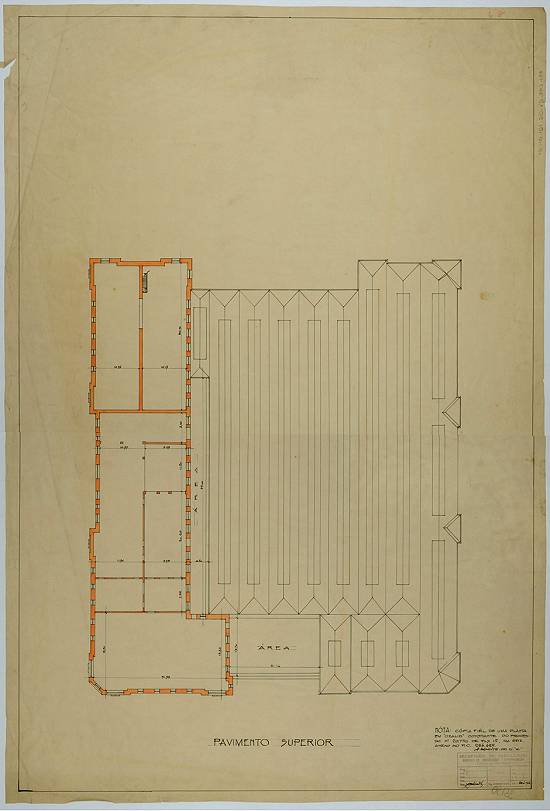

Este documento, preservado no Museu da Imigração do Estado de São Paulo, mostra o pavimento superior do edifício, em 1954, também na escala 1:200. Clique >>aqui<< ou na imagem abaixo para ampliá-la:

Imagem: Museu da Imigração do Estado de São Paulo - Referência: número topográfico MI_CAR_07_05_101_01_01 (acesso: 1/5/2013)

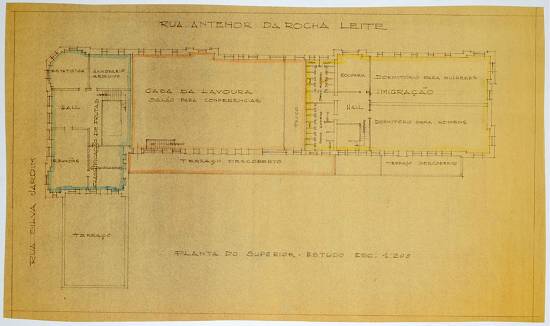

Este documento, preservado no Museu da Imigração do Estado de São Paulo, mostra o pavimento superior do edifício,  na escala 1:200. Não há indicação de autor ou data, estimando-se que seja da década de 1950. Clique >>aqui<< ou na imagem abaixo para ampliá-la:

Imagem: Museu da Imigração do Estado de São Paulo - Referência: número topográfico MI_CAR_07_05_090_01_01 (acesso: 1/5/2013)
