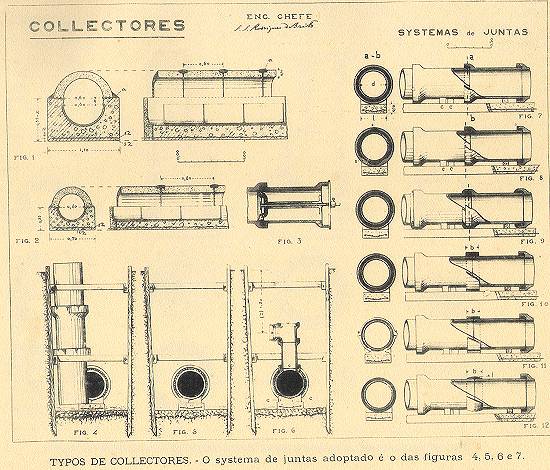

Tipos de coletores - O sistema de juntas
adotado é o das figuras 4, 5, 6 e 7
Imagem publicada na obra da Comissão de
Saneamento de Santos
![Clique na imagem para ampliá-la](lendas/h0076e23.jpg)

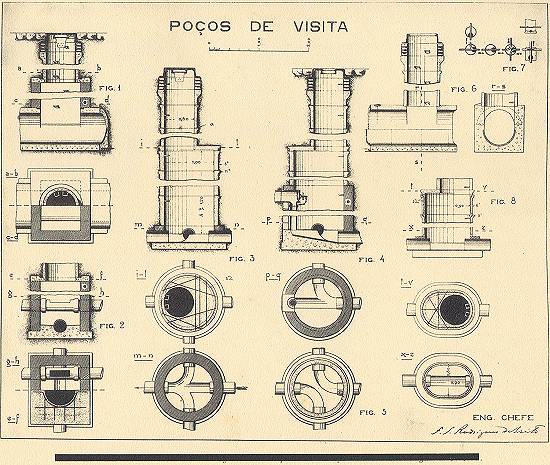

Poços de visita
Imagem publicada na obra da Comissão de
Saneamento de Santos
![Clique na imagem para ampliá-la](lendas/h0076e24.jpg)

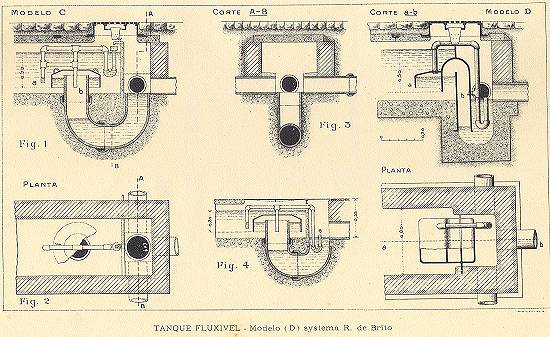

Tanque fluxível - modelo D - sistema R.
de Brito
Imagem publicada na obra da Comissão de
Saneamento de Santos
![Clique na imagem para ampliá-la](lendas/h0076e25.jpg)

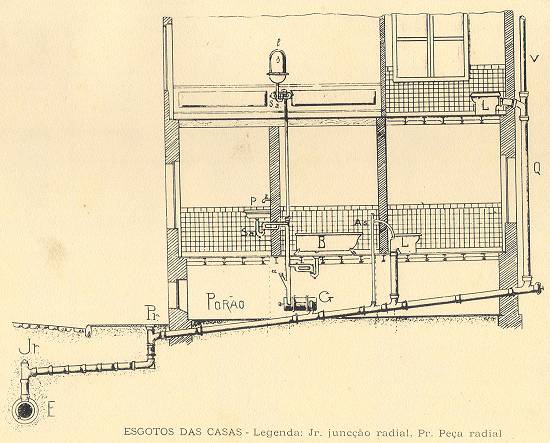

Esgotos das casas - legenda: Jr. =
junção radial - Pr = Peça radial
Imagem publicada na obra da Comissão de
Saneamento de Santos
![Clique na imagem para ampliá-la](lendas/h0076e26.jpg)

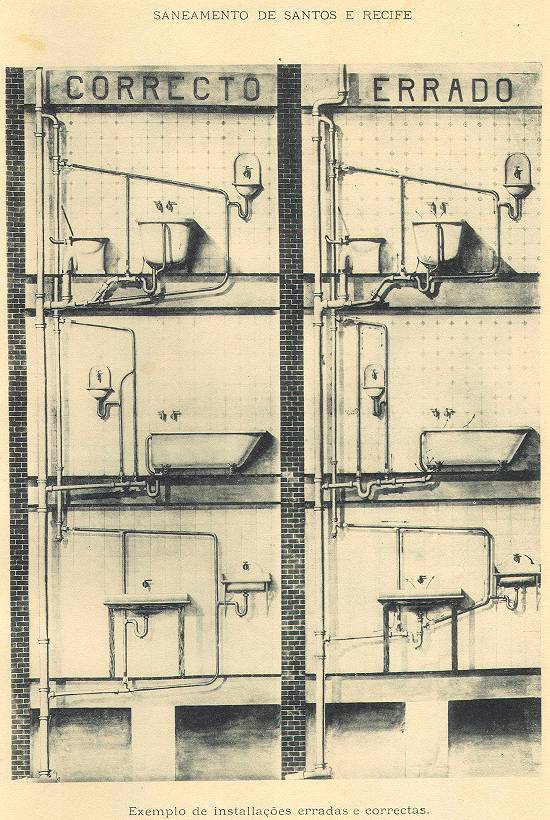

Saneamento de Santos e Recife - Exemplo
de instalações erradas e corretas
Imagem publicada na obra da Comissão de
Saneamento de Santos
![Clique na imagem para ampliá-la](lendas/h0076e27.jpg)

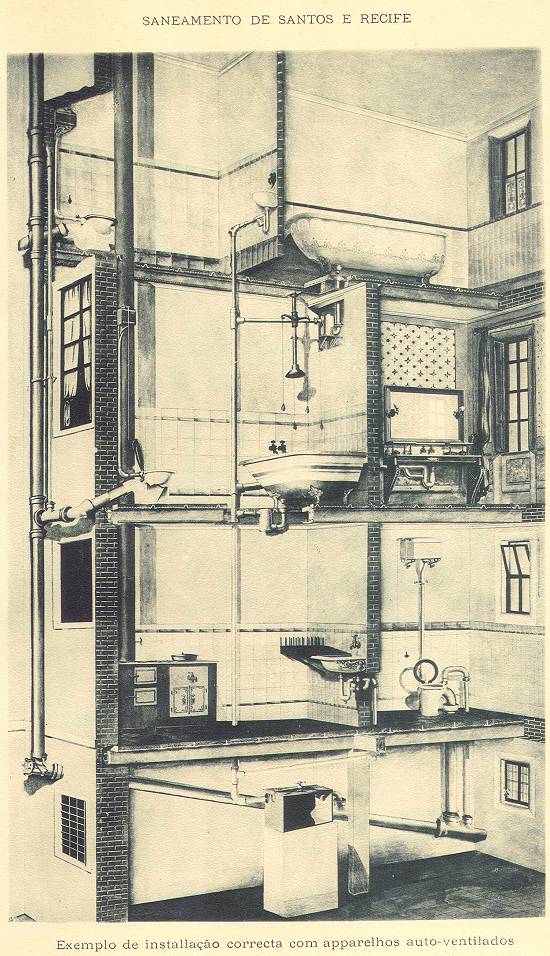

Saneamento de Santos e Recife - Exemplo
de instalação correta com aparelhos auto-ventilados
Imagem publicada na obra da Comissão de
Saneamento de Santos
![Clique na imagem para ampliá-la](lendas/h0076e28.jpg)

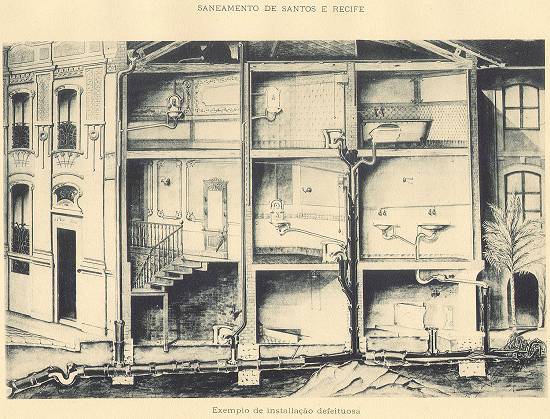

Saneamento de Santos e Recife - Exemplo
de instalação defeituosa
Imagem publicada na obra da Comissão de
Saneamento de Santos
![Clique na imagem para ampliá-la](lendas/h0076e29.jpg)

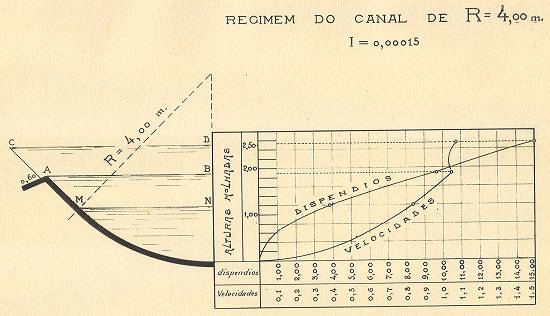

Regime do canal de raio de 4 metros
Imagem publicada na obra da Comissão de
Saneamento de Santos |
