Edição 146 - Nov/2005

Cepema, pronto em dezembro

Complexo é voltado para questões relacionadas ao meio-ambiente

A Petrobrás está construindo junto a Serra do Mar, em Cubatão, o Centro de Capacitação e Pesquisa em Meio-Ambiente (Cepema), resultado de um Termo de Compromisso e Ajustamento de Conduta Ambiental (TCAC) entre a estatal, a Companhia de Tecnologia de Saneamento Ambiental (Cetesb) e o Ministério Público, assinado em 4 de março de 2004. O complexo inclui a construção de um Centro de Triagem e Reabilitação de Animais (CTRA) da fauna silvestre e será operacionalizado pela Universidade de São Paulo (USP). O objetivo é consolidar, aplicar e difundir conhecimentos científicos e tecnológicos das instituições de ensino superior, de pesquisa e do setor industrial, no tratamento de questões relacionadas ao meio-ambiente.

Com investimento de R$ 12 milhões, o Cepema é implantado em terreno de 20.000 m² na área Sul da Refinaria Presidente Bernardes, de frente para a Rodovia Cônego Domenico Rangoni. Conforme explicou o engenheiro Homero Antunes de Araújo Filho, da Petrobrás, a idéia foi construir um prédio que seja um marco na Baixada Santista.

A licitação foi vencida pelo escritório do arquiteto Carlos Bratke, cujo projeto arquitetônico apresentou uma concepção moderna, por meio de uma construção leve. A solução levou a uma estrutura espacial metálica apoiada sobre dois prédios, um em forma de cone e outro de um triângulo - desenhando uma moldura, pela qual é possível visualizar a paisagem. "A idéia global leva à preservação do verde, com espaços articulados numa rótula, ligando três áreas distintas, de acordo com suas funções", explicou Bratke.

O Cepema terá seis laboratórios, almoxarifado, salas de apoio, seis salas de aula, auditório com 125 lugares, centro de documentação, duas suítes para pesquisadores e área administrativa, totalizando área construída de aproximadamente 4.000 m². A Petrobrás irá equipar os laboratórios do Centro com infra-estrutura básica necessária, como bancadas, sistema de purificação de água, capelas, linhas para gases (nitrogênio, hélio, oxigênio e ar sintético), sistema de vácuo, ar comprimido, chuveiros de emergência e lava-olhos. Conforme frisou o engenheiro Homero Antunes de Araújo Filho, quem ganha com o Cepema é a comunidade de forma geral e, de forma específica, a comunidade científica.

"'O complexo será utilizado pela Petrobrás e estará disponível para atender indústrias do pólo de Cubatão, assim como qualquer empresa da Baixada ou região do País, que queiram desenvolver processos e equipamentos na área ambiental, e precisam de pesquisas", afirmou, acrescentando que a USP será beneficiada no relacionamento com as indústrias, facilitando a manutenção do centro por meio de pesquisas direcionadas e prestação de serviços.

O projeto das instalações de ar condicionado e ventilação mecânica do Cepema foi concebido para oferecer conforto, segurança, flexibilidade operacional e condições ambientais adequadas para as atividades nos laboratórios. Conforme detalhou o engenheiro Carlos Kayano, diretor da Thermoplan, foi adotado um sistema misto de condicionamento de ar, envolvendo uma infra-estrutura central de água gelada para o Bloco dos Laboratórios, condicionador de expansão direta com distribuição de ar por dutos para o auditório, e o uso de equipamentos do tipo mini-split para montagem aparente, no teto, para as salas administrativas e Centro de Documentação, e na parede para os dormitórios das duas suítes.

A configuração ofereceu flexibilidade operacional e tornou as instalações dos diversos blocos independentes, muito útil em situações com o uso das salas em horários não simultâneos. Ampliando o conceito de flexibilidade, foram previstos condicionadores dedicados para cada ambiente, inclusive para as instalações que utilizam a central de água gelada, também propiciando o controle de temperatura individualizado, e condições de conforto atendendo aos requisitos de temperatura interna de cada sala.

Nos laboratórios, como aspecto de segurança e confiabilidade dos processos em desenvolvimento, a separação dos condicionadores por sala também evita a contaminação cruzada. Todos os equipamentos estão montados em área técnica externa aos ambientes condicionados, de modo que as atividades de manutenção se desenvolvam sem a necessidade de ingresso dos técnicos nos laboratórios.

Outro fator de segurança solucionado pelo projeto refere-se à manutenção de pressão negativa nos laboratórios minimizando o escape de ar para o corredor de circulação. Para tanto, foi prevista a instalação de exaustores para cada laboratório, objetivando controlar a remoção de ar das salas e permitir o balanceamento adequado do fluxo de ar.

Nos laboratórios dotados de capelas com exaustores próprios, o sistema de condicionamento de ar foi dimensionado de modo a compensar a perda de ar gerada pelos equipamentos. Os laboratórios dispõem ainda de exaustor adicional que será ativado sempre que a capela estiver inoperante, de modo a garantir o gradiente de pressão no sentido das salas.

A central de água gelada possui duas unidades resfriadoras de água dotadas de condensadores refrigerados a ar, com capacidade nominal individual de 30 TR (toneladas de refrigeração). A distribuição de água gelada é feita em dois circuitos, utilizando o conceito de vazão de água variável em função da demanda térmica do sistema, que propicia grande economia de energia.

Como instalações complementares foram previstos: sistema de ventilação para renovação de ar no Laboratório de Apoio, através de exaustão combinada com insuflação de ar filtrado; sistemas de exaustão para sanitários e vestiários; sistema de exaustão para o depósito de produtos químicos; e sistema de suprimento de ar externo mecanizado para as salas administrativas e Centro de Documentação.

A Equipar é responsável pela instalação do sistema de ar condicionado, refrigeração e ventilação do Cepema. Ao salientar a confiança da Petrobras no trabalho da empresa, o diretor Airton da Silva informou que a Equipar está implantando a infra-estrutura para instalação de equipamentos tipo chillers, da marca Carrier Microprocessado, resfriado a ar, e 15 Fan Coil, que serão distribuídos nas salas de laboratório, onde também foram implantadas as tubulações para distribuição de água gelada, dutos, sistema de exaustão e ventilação.

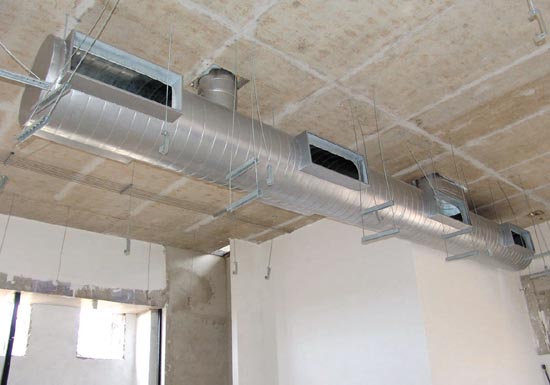

Também para as salas dos laboratórios a Equipar fabricou e montou os sistemas de dutos tipo giroval com caixas de distribuição e difusores de alta indução. No auditório a empresa instalou Self Contained de 20 TR, ramais de dutos tipo oval, atenuadores de ruído no insulflamento e retorno. No setor de administração e suítes estão sendo instalados equipamentos tipo split system. Também foi montada câmara fria na sala para cultivo e micro-organismos e macroalgas, com uma temperatura constante de + 5 graus, e porta frigorífica com visor.

Além do projeto arquitetônico, o escritório Carlos Bratke é responsável pelos projetos estruturais, de hidráulica e elétrica. O sistema de fundações dos prédios utilizou estacas pré-moldadas de concreto.

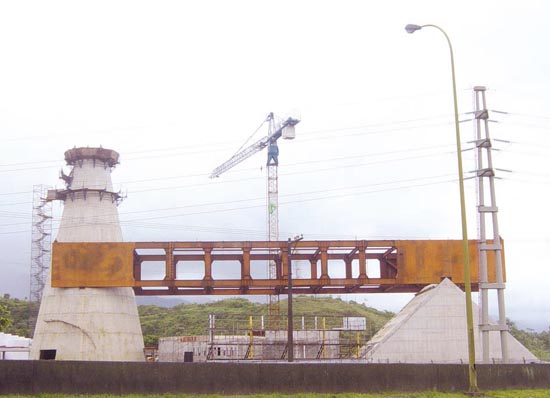

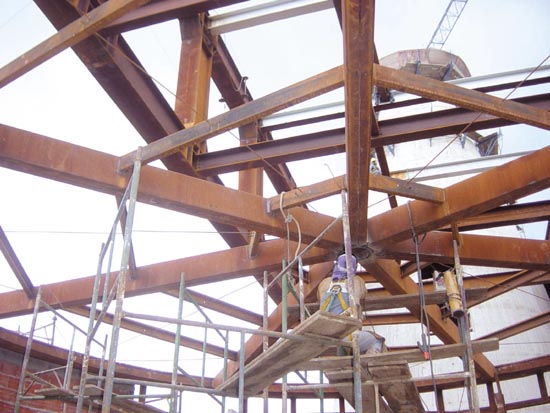

A estrutura metálica pré-moldada, com 170 toneladas, utilizou aço Gerdau. Ela se apóia em duas torres de concreto, fornecido pela Embu. A estrutura foi içada em duas partes por meio de guindastes. Uma das torres, onde funcionará a recepção, tem formato de cone, com 32 metros de altura.

Na avaliação do engenheiro Homero Antunes de Araújo Filho, da Petrobrás, foi uma construção difícil, pois, sendo cônica, cada seção obrigou uma fôrma diferente. Já a outra torre é triangular e abrigará o auditório. No corpo da estrutura metálica funcionarão a biblioteca do centro e a parte administrativa. Além de escada, para se chegar até a estrutura a 12 metros do piso, equivalente a 3 andares, será instalado elevador, destinado a facilitar o transporte de deficiente físico.

A AcquaBrasilis é responsável pelo projeto, construção e instalação do sistema de tratamento de efluentes e de reuso de água no Cepema. A empresa é especializada em projetar e instalar sistemas de tratamento de esgoto, águas cinzas e efluentes em geral, com ou sem possibilidade de reuso para fins não potáveis, assim como de reaproveitamento de água de chuva. Todos os sistemas são dimensionados conforme as necessidades de cada cliente, sempre com vistas a uma redução do consumo de água, com conseqüente economia para o cliente e vantagens para a Natureza.

O sistema AcquaBrasilis instalado no Cepema, dimensionado para uma vazão de 25 m³/d, é constituído de rotores submersíveis, com enchimento de material plástico, com grande superfície específica, acoplados a um eixo de aço. Estas características permitem a formação de camadas de biofilme e a otimização de sua aeração, resultando na degradação da matéria orgânica.

Trata-se de um aperfeiçoamento de processo de tratamento consagrado na Europa e Estados Unidos, oferecido no Brasil pela AcquaBrasilis, e que se destaca por sua simplicidade, robustez, economia, durabilidade, ausência de cheiro e eficiência. Pode ser utilizado em loteamentos, condomínios, conjuntos habitacionais, hotéis, pousadas e campings, indústrias, bem como em pequenas estações de tratamento de esgoto municipais ou como parte integrante ou complementar de sistemas de tratamento de efluentes domésticos mais complexos.

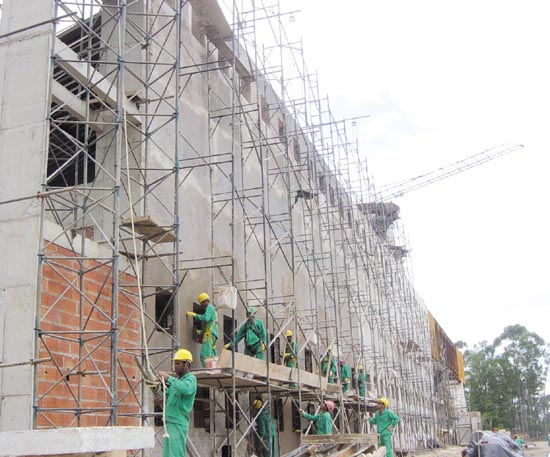

A obra é executada em várias frentes. O prédio das salas de aula, os laboratórios e o auditório estão em fase de acabamento. Os laboratórios e auditório serão climatizados, enquanto as salas de aula terão ventiladores de teto. Nos laboratórios, a parte mais trabalhosa refere-se às instalações hidráulica e elétrica, onde se optou por fazer tudo aparente. Os serviços de terraplenagem, ajardinamento e paisagismo são executados pela Termaq da Praia Grande.

Por meio de intercâmbio com órgãos públicos e privados, nacionais e internacionais, o Cepema promoverá a cooperação para o desenvolvimento do ensino e da pesquisa na área de meio-ambiente, com a realização de cursos de pós-graduação e extensão nas áreas de preservação dos recursos naturais, principalmente nos aspecto de gestão ambiental, de resíduos industriais e de pessoas, para aperfeiçoamento profissional e desenvolvimento de competências na área ambiental.

Também serão promovidos cursos de extensão na área de educação ambiental. As instalações serão adequadas para a realização de atividades de avaliação de emissões atmosféricas e da qualidade do ar, efluentes hídricos e qualidade de corpos d’água, resíduos sólidos, águas subterrâneas, entre outras, para estudos sobre a capacidade de suporte de regiões industrializadas e a identificação de áreas de influência.

O complexo do Cepema também compreende a construção de um Centro de Triagem e Reabilitação de Animais (CTRA) da fauna silvestre, viveiro de mudas, e sistema de tratamento de efluentes hídricos e área para segregação de resíduos sólidos (pré-condicionamento), para reciclagem/reutilização. O CTRA, em fase de conclusão do projeto licitação, terá duas salas para atendimento de emergências a animais, uma sala para administração, área para manutenção de mamíferos, aves e répteis, durante o período de convalescença, e cozinha para preparação de alimentos.

A proposta é atender animais silvestres capturados pela Polícia Ambiental, ou achados ou atropelados, que apresentam problemas. No centro, a ser gerenciado pela Faculdade de Veterinária da USP, os animais serão reabilitados e soltos na natureza. Já o viveiro de mudas terá capacidade para abrigar 10 mil espécies nativas da Mata Atlântica, visando à utilização em projetos de recomposição ou enriquecimento de vegetação nativa.
