Edição 122 - JUL/2003

Construção

Solução na UHE Ilha Solteira elimina cavitação

Previsão da Prefeitura é entregar o novo equipamento em 9/2003

Os aditivos superplastificantes Adiment, o incorporador de ar Cemix Air, a argamassa para grauteamento V-2 Grauth e o agente de cura Curing, componentes das linhas de aditivos para concreto da Otto Baumgart/Vedacit, foram utilizados nos reparos nas áreas erodidas no concreto das soleiras e na construção dos dispositivos anti-vórtice, em concreto armado, instalados no verteduro da UHE Ilha Solteira, localizada na divisa de São Paulo e Mato Grosso do Sul. O uso do dispositivo é apontado pela CESP, responsável pela obra, como uma solução inovadora para a eliminação do fenômeno da cavitação.

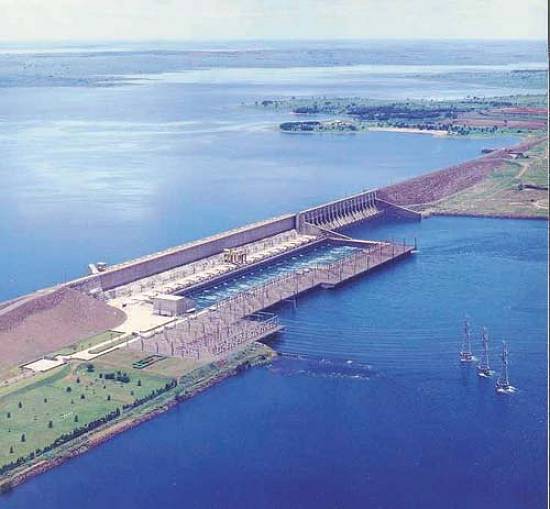

Ilha Solteira: na divisa de São Paulo e Mato Grosso do Sul

O vertedouro da UHE Ilha Solteira tem blocos dissipadores de energia construídos na superfície vertente, que se interpõem ao fluxo d‘água quando as comportas estão abertas. A água tem velocidade, ao encontrar esse obstáculo à sua passagem, e forma uma zona de baixa pressão que provoca a cavitação do concreto, em região adjacente aos dissipadores. O abaixamento de pressão se deve à formação de vórtices tipo ferradura em torno dos blocos dissipadores. O fenômeno da cavitação ali instalado, de ação progressiva e incessante, causa a degeneração do concreto, resultando em erosões na superfície vertente, junto às laterais dos dissipadores.

Em formato de asa delta, o dispositivo foi desenvolvido e criado em modelo reduzido na escala 1:20, na Fundação Centro Tecnológico de Hidráulica (FCTH) e construído sobre os blocos dissipadores e as soleiras em 17 vãos do vertedouro da Usina. A CESP especificou o concreto de alto desempenho (CAD) com sílica ativa. A utilização do CAD permitiu a antecipação da retirada da fôrma do anti-vórtice em um dia e meio após a concretagem, contribuindo para a antecipação em dez dias da entrega da obra, cuja execução coube à EPT – Engenharia e Pesquisas Tecnológicas.
