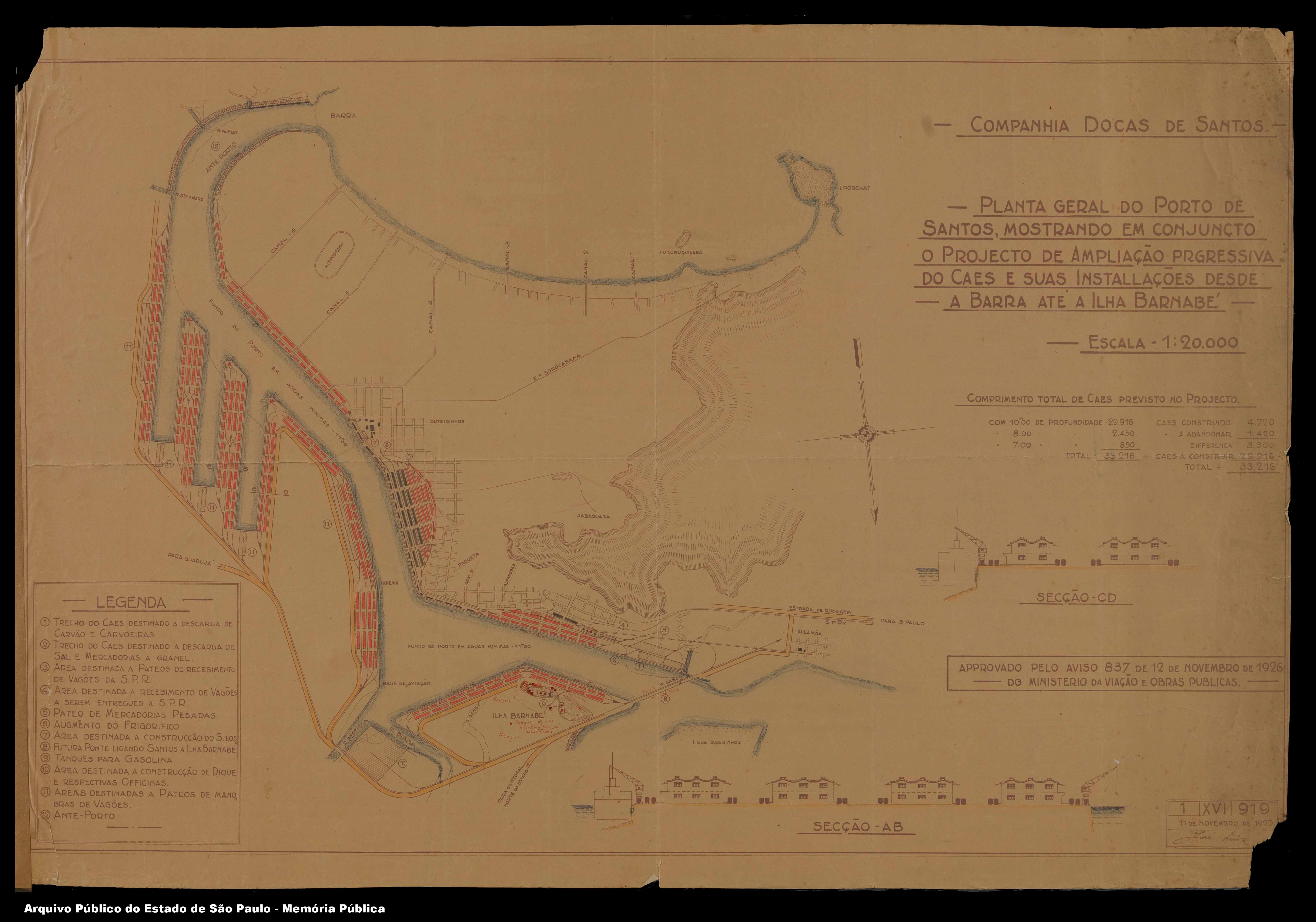

Com o extenso nome "Planta Geral do Porto de Santos, mostrando em conjuncto o projecto de Ampliação progressiva do Caes e suas instalações desde a Barra até a Ilha barnabé", esta planta foi elaborada em 11 de novembro de 1929,para a Companhia Docas de Santos, por José Lins, na escala de 1:20.000, e sua imagem é preservada no Arquivo Público do Estado de São Paulo.

Clique na imagem para reduzi-la:

Imagem: 83 x 57 cm, no Arquivo Público do Estado de São Paulo (acesso: 18/2/2013)
